Módy portov (M8C)
| Predmet |
|
|---|---|
| Konfigurovateľné mikroprocesorové systémy | |
| Tématická časť: | |
| GPIO - Všeobecne vstupy a výstupy PSoC |
Popis módov GPIO
Piny portov PSOC môžu byť podľa potreby nastavené na niektorý z týchto ôsmich módov:
Resistive pull down
V tomto móde je v log.1 pin pripojený priamo k napájaciemu napätiu, v log.0 je ťahaný k zemi cez rezistor(preto pull-down).Pri použití tohto módu ako vstupného, musí byť naň zapísaná log.0.
|

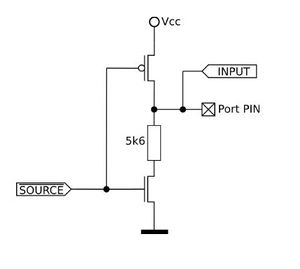

| Resistive pull down mode |
Strong drive
Normálny výstupný mód.V logických stavoch je pin priamo pripájaný k napájaciemu napätiu alebo k zemi(push-pull).Nábežná a dobežná hrana je od 3 do 18ns.V tomto móde je veľmi jednoduché vnútornú obsluhu pinu zničiť.
|

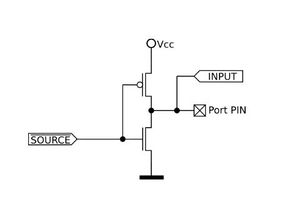

| Strong drive mode |
High impendance
Stav vysokej impedancie, slúži na trvalé odpojenie pinu, alebo ako digitálny vstupný mód.
|

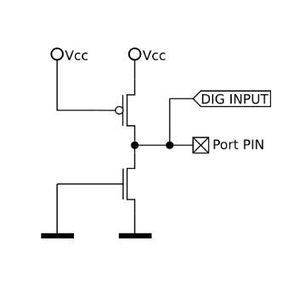

| High impendance mode |
Resistive pull up
V tomto móde je v log.1 pin ťahaný k napájaciemu napätiu cez rezistor(preto pull-up), v log.0 je pripojený priamo k zemi.Pri použití tohto módu ako vstupného, musí byť naň zapísaná log.1.
|

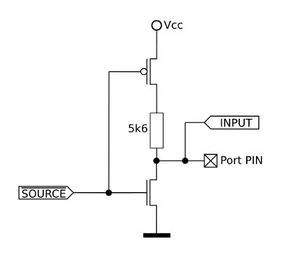

| Resistive pull up mode |
Open drain high
V tomto móde je pri log.1 pin trvalo pripojený k napájaciemu napätiu (nábežná hrana 10-25ns).V log.0 je pin v stave vysokej impedancie.
Slow strong drive
Úspornejšia verzia Strong drive módu. V logických stavoch tohto módu je pin priamo pripájaný k napájaciemu napätiu alebo k zemi(push-pull). Nábežná a dobežná hrana je od 10 do 25ns.V tomto móde je veľmi jednoduché vnútornú obsluhu pinu zničiť.
|

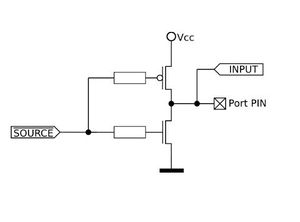

| Slow strong drive mode |
High impendance, analog
Defaultný mód Stav vysokej impedancie, slúži na trvalé odpojenie pinu, alebo ako analógový vstupný mód. Tento mód nespotrebováva žiaden výkon.
|

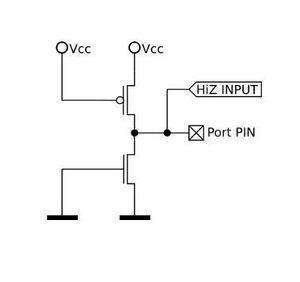

| High impendance mode, analog |
Open drain low
V tomto móde je pri log.0 pin trvalo pripojený k zemi (hrana 10-25ns).V log.1 je pin v stave vysokej impedancie.
