Konfigurácia GPIO pomocou designera obvodu

Predmet	Popis GPIO Konfigurácia GPIO pomocou designera obvodu Programová konfigurácia GPIO Módy portov (M8C) Pripojenie periférnych obvodov Pripojenie tlačítok a ošetrenie zákmitov
Konfigurovateľné mikroprocesorové systémy
Tématická časť:
GPIO - Všeobecne vstupy a výstupy PSoC

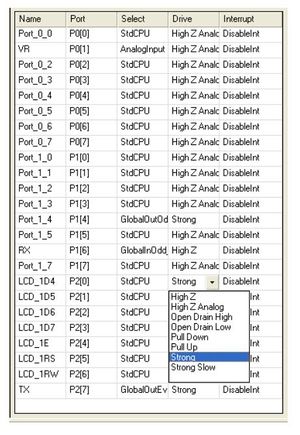

Je to jednoduchá a statická konfigurácia bez možnosti zmeny. Zmeny nastavenia módu pinov sa robia v príslušnej kolónke daného pinu v editori portov. Tu je taktiež možné premenovanie pinu.

Piny ovládané CPU sú v editori označené ako StdCPU.

Základným vstupným módom je High-Z.

Základným výstupným módom je Strong drive.

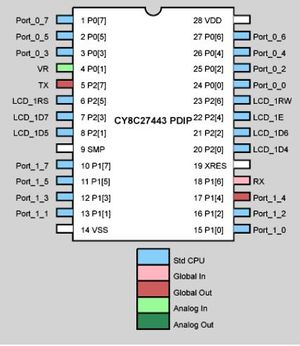

Editor portov	Zapojenie obvodu zo zobrazením portov
