Príklad zobrazuje analýza a simulácia nízkofrekvenčného RC generátora[1]. Generátor kmitá na frekvencii, pri ktorej je fázový posun siete RC rovný [math]\pi[/math]
[math]f_\mathrm{osc}=\frac{1}{2\pi RC\sqrt{6}}[/math]
pričom podmienkou kmitania je potrebné zosilnenie tranzistora K=29.
|
| Zapojenie obvodu[2][3] |
Zmenou zosilnenia môžeme meniť tvar kmitov, pri potrebe harmonických kmitov sa generátor dopĺňa ďalšími obvodmi pre stabilizáciu amplitúdy generovaných kmitov.
|

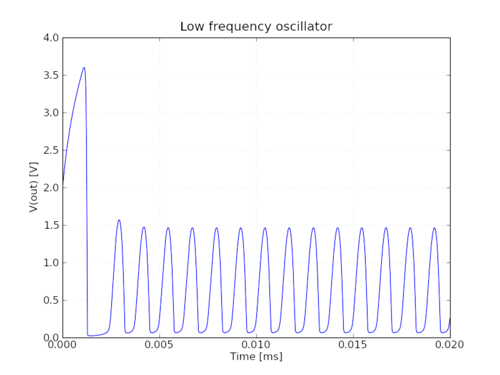

| Výsledok simulácie |
Odkazy a literatúra
- ↑ http://en.wikipedia.org/wiki/Phase-shift_oscillator
- ↑ 0036_lf_osc.sch (aktuálne nedostupné)
- ↑ 0036_lf_osc.pdf (aktuálne nedostupné)
