Chaotické riešenie diferenciálnych rovníc - Rösslerov atraktor
Skočit na navigaci
Skočit na vyhledávání
Rösslerova sústava[1][2] diferenciálnych rovníc má tvar
- [math]\frac{dx}{dt} = -y - z[/math]
- [math]\frac{dy}{dt} = x + ay[/math]
- [math]\frac{dz}{dt} = b + z(x-c)[/math]
Sústava rovníc vykazuje pri vhodnom výbere vstupných parametrov a, b, c chaotické[3][4][5] nedeterministické riešenie. Simulačný model vytvoríme priamym prepisom integrálneho tvaru sústavy rovníc do grafickej podoby pomocou komponentov Xspice.
|

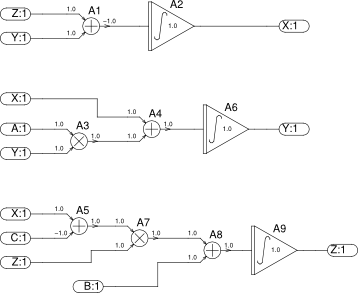

| Simulačný model[6][7] |
|
| Definícia konštánt a,b,c |
|
| Časový priebeh premenných x, y a z |
|
| Parametrické 2D zobrazenie premenných x a y |
|

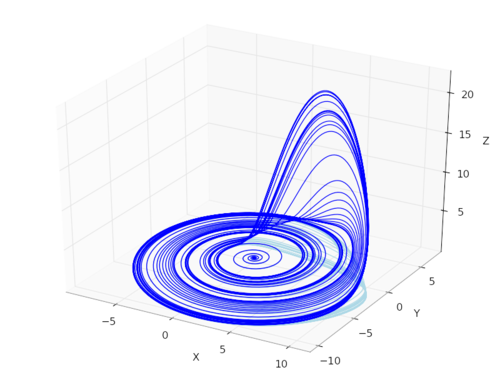

| 3D parametrické zobrazenie premenných x,y a z |
