Príklad ukazuje AC analýzu Čejbyševovho filtra 6-teho rádu[1] s ideálnymi operačnými zosilňovačmi.

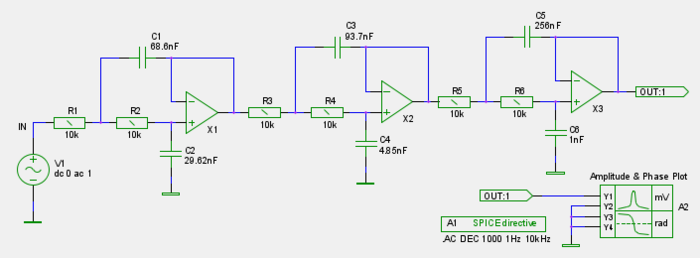

0063 active.png
Zapojenie obvodu
0063 active lp.png
Výsledok simulácie

Odkazy a literatúra

  1. ↑ http://en.wikipedia.org/wiki/Chebyshev_filter
