Tvorba programov v PSoC Designer
K vytváraniu aplikácie, resp. programu, pro PSoC je z programátorského hľadiska najlepšie použiť k tomu firmou Cypress určené vývojové prostredie PSoC Designer[1]. Slúži na návrh správneho nastavenia všetkých registrov, zberníc a blokov ako aj naprogramovanie algoritmu pre mikrokontrolér. Je to grafické prostredie, kde je možné skúšať jednotlivé varianty, ktoré sa dajú z PSoC blokov zapojiť. Obsahuje množstvo modulov aj s dokumentáciou a potrebným rozhraním pre nastavovanie ich jednotlivých parametrov. PSoC Designer obsahuje aj podprogram, pre kontrolu korektného zapojenia jednotlivých modulov a rovno počas navrhovania vnútornej štruktúry môže užívateľ vidieť jednotlivé možnosti zapojenia. Typickým digitálnym užívateľským modulom je UART a typickým analógovým užívateľským modulom je napríklad 12-bitový ADC.
PSoC Designer:
- Návrh na úrovni chipu
- Návrh architektúry (bloky a ich vlastnosti)
- Assembler
- C Kompilátor
- Programátor
- ICE (In Circuit Emulator) Debuger
- Návrh na úrovni systému
- Grafické programovanie
- Definovanie vlastností a vzťahov medzi vstupmi a výstupmi
HW nároky:
- PC (1GHz, 512MB RAM), OS Windows
- Programátor
- ICE pre náročnejšiu prácu
OS Linux:
- Virtual Box + Win XP, zdielané adresáre s OS
- PSoC Designer je kompletne funkčný vrátane USB programátora, Debuggera ICE box atď.
|

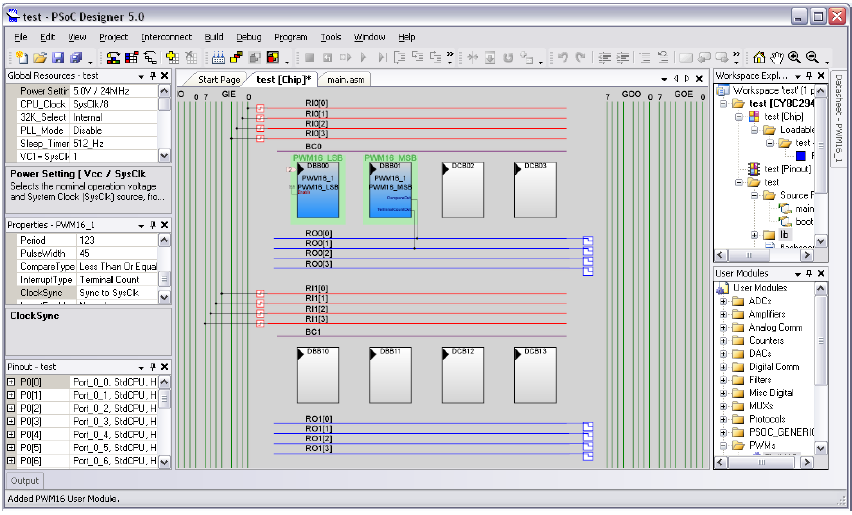

| Obr. 1.1 PSoC Designer - Chip Level design |
|

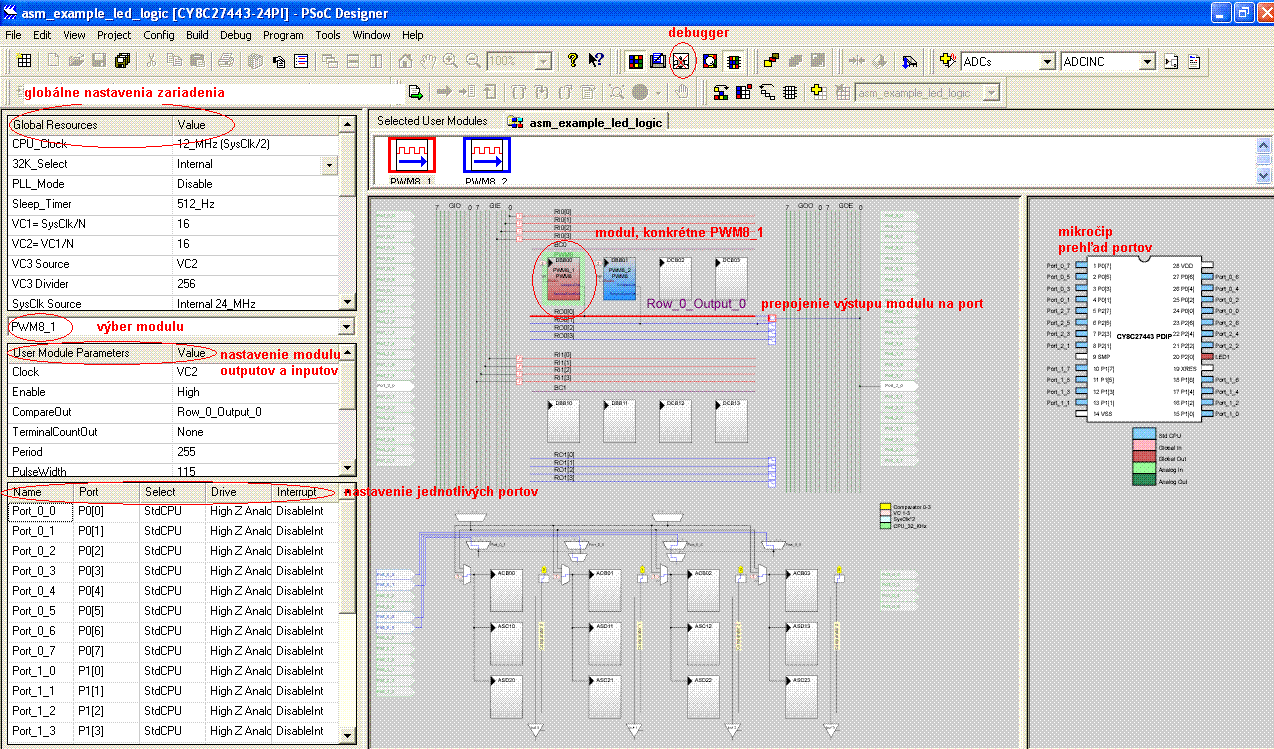

| Obr. 1.2 PSoC Designer - Popis prostredia |
|

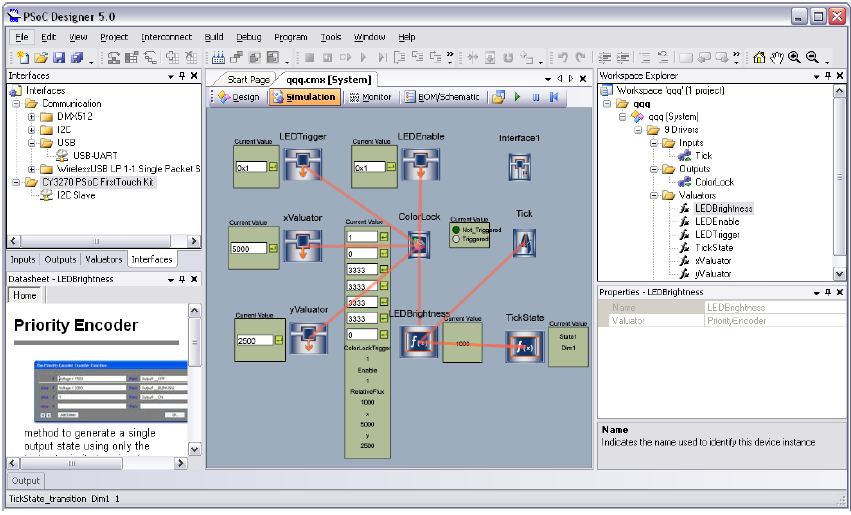

| Obr. 1.3 PSoC Designer - System Level Design |
