Tvorba makromodelu
Tvorba modelu
Z funčnej simulácie môžeme jednoduchým spôsobom vytvoriť nový komponent, ktorý možeme štandardným spôsobom ďalej používať. V nasledujúcom si ukážeme tvorbu hybridného makromodelu obvodu časovača 555. Z hybridnej simulácie obvodu vyberieme relevantnú časť, oddelíme ju od zemného potenciálu a všetky vstupné a výstupné uzly pomenujeme, zemnú svorku ako AGNG alebo DGND (nie GND).
Pôvodný model je rozšírený o resetovací vstup, tak ako je to pri skutočnom obvode 555. Zapojenie uložíme do súboru 0551_xspice_555.sch a v interaktívnom móde pythonu vygenerujeme netlist modelu (v argumente príkazu sys.path.append zadávame cesty ku skriptom gsim):
>>> import sys
>>> sys.path.append('../py/') # path to gsim source directory
>>> from gsim import *
>>> gs=gsim('0551_xspice_555.sch')
>>> gs.netlist()
Z netlistu odstránime nepotrebné resp. doplníme komentáre a doplníme záhlavie a ukončenie modelu SPICE príkazmi .SUBCKT a .ENDS
* XSPICE MACROMODEL TIMER 555 .SUBCKT TIMER_555 AGND TRIG OUT RESET CONT THRES DISCH VDD ... R3 VDD CONT 100k R5 4 AGND 100k R4 CONT 4 100k ... * >>><<< A8 11 7 9 10 D_NAND_3 A8 [11 7 9] 10 D_NAND_3_A8 .MODEL D_NAND_3_A8 D_NAND ( + rise_delay=1.0e-9 + fall_delay=1.0e-9 + input_load=1.0e-12 ) ... .ENDS
Pokiaľ chceme mať model kompatibilný na úrovni pinov zo skutočným komponentom, do argumentu príkazu .SUBCKT zadávame mená pomenovaných netov - pripojení v takom poradí, ako sú čislované piny skutočného komponentu. Model timer_555.spm uložíme medzi ostatné modely gsim.

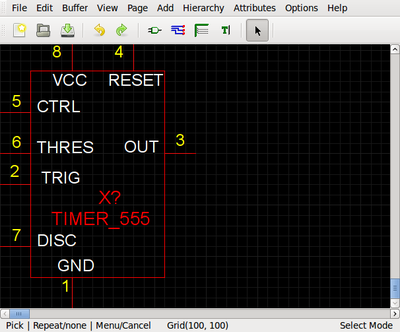

K modelu je potrebné ešte vytvoriť jeho grafickú reprezentáciu pre gschem podľa štandardného postupu. Meno komponentu timer_555.sym, hodnota atributu value a meno modelu timer_555.spm musia byť (bez prípony) rovnaké.
