Modelovanie prípadov použitia

Naspäť na

Softvérové inžinierstvo

Diagram prípadov použitia

Prípad použitia

Opisuje požadované správanie systému z pohľadu používateľa – dôraz sa kladie na nájdenie všetkých prípadov, ako sa dá systém používať. Súčasne sa opisuje okolie systému, čím sa vymedzujú jeho hranice

Aktér

rola, v ktorej vystupuje používateľ v rámci komunikácie so systémom. Spúšťa prípad použitia.

Každý prípad použitia má definovaný svoj scenár. Scenár prípadu použitia (príjem elekrospotrebiča v servise)

krok	Rola	Akcia
1	Používateľ	spustí voľbu založiť zákazku
2	Systém	zobrazí formulár detailu zákazky
3	Používateľ	zadá vstupné informácie zákazky. Sú to: (4)
4	Používateľ	aktivuje "výber zákazníka"
5	Systém	zobrazí zoznam zákazníkov zotriedených podľa abecedy. Zobrazuje sa meno, priezvisko, adresa
6	Používateľ	Vyberie zákazníka zo zoznamu a priradí ho k zákazke
7	Systém	Zatvorí zoznam zákazníkov a vráti sa do editácie zákazky
8	Používateľ	Aktivuje zobrazenie zoznamu spotrebičov
9	Systém	Zobrazí zoznam spotrebičov zoradený podľa abecedy
10	Používateľ	Vyberie spotrebič zo zoznamu
11	Systém	Zatvorí formulár spotrebičov a vráti sa k evidencii zákazky
12	Používateľ	Zapíše údaje o poruche spotrebiča a dá pokyn k tlači zákazkového listu
13	Systém	vytlačí zákazkový list a zatvorí formulár zákazky

Prípad použitia je sada scenárov, ktoré spája dokopy spoločný cieľ.

Prípad použitia - ako na to

• Názov prípadu použitia - pomocou slovesnej väzby.
• Pre zápis scenára použiť číslované kroky.
• Pre zápis rozšírení použiť číslované kroky s odkazom na hlavný scenár: napr 4.1, 4.2, ...
• Používať stručné a zrozumiteľné vety.
• Súčasťou scenára môže byť i "metajazyk" - podmienky, vetvenia, cykly, ...
• Používať jednotnú terminológiu.

Vstupné a výstupné podmienky

Vstupné podmienky:

• definujú predpoklady, ktorá musia byť splnené aby mohol začať konkrétny prípad použitia
• Existuje vstupná podmienka?
  • Privedie dokončenie daného prípadu použitia systém do špecifického stavu, ktorý je zároveň vstupnou podmienkou iných prípadov použitia? Ak áno -> máme vstupnú podmienku
  • Sú možné výsledky daného prípadu použitia tak zrejmé, že im vývojári, testeri a používatelia porozumejú? Ak nie -> vstupné podmienka.

Výstupné podmienky:

• musia byť splnené po skončení prípadu použitia

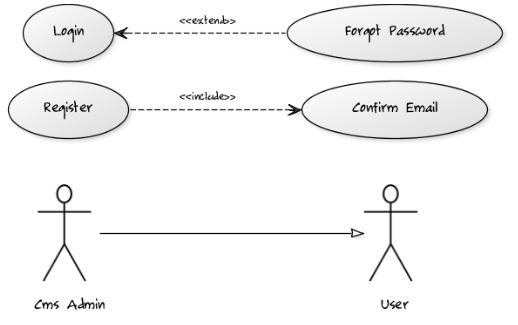

Vzťahy medzi prípadmi použitia

Väzby v prípade použitia

Vzťah <<include>>

ak sa niektorá funkcionalita v rôznych častiach modelu opakuje, možno ju vybrať ako samostatný prípad použitia a odkázať naň z iných prípadov použitia, ktoré ho používajú;

<<include>> - zápis v scenári "Zatvoriť zákazku"

krok	rola	akcia
1	Obsluha	vyhľadá zákazku - UC: Vyhľadať zákazku
2	Systém	zobrazí detaily zákazky
3	Obsluha	zoznámi zákazníka s podrobnosťami zákazky, dá pokyn k vytvoreniu daňového dokladu - UC:Vytvoriť daňový doklad
4	..	. ...

Generalizácia

• definuje vzťah medzi prípadmi použitia alebo aktérmi
• chovanie spoločné pre viacero UC sa zlúčia do rodičovského UC

Vzťah <<extend>>

• ak niektorý prípad použitia rozširuje iný prípad použitia, pričom jeho využívanie môže byť alternatívne.
• Rozdiel medzi <<include>> je ten, že základný UC je úplne sebestačný.
• Definujú sa body rozšírenia (extension points), ktoré ale nie sú súčasťou scenára.
• Rozširujúci UC vie ako sa pridať do základného scenára
• základnému scenáru je jedno, kto ho rozširuje.

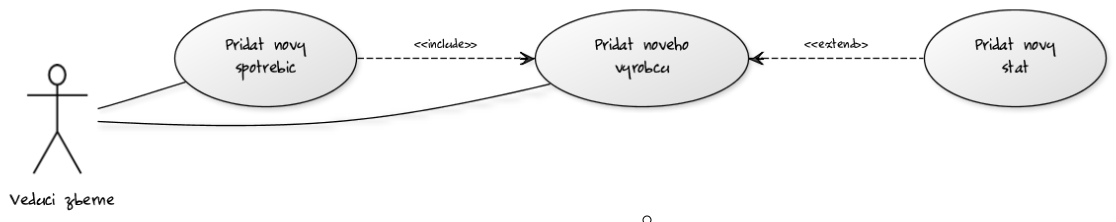

UC: Pridať nového výrobcu

krok	rola	akcia
1	Obsluha	spustí voľbu "Pridať výrobcu"
2	Systém	Zobrazí dateilný formulár s výrobcami
3	Obsluha	zadá údaje spotrebiča: názov výrobcu a štát. Bod rozšírenia: Pridať nový štát
4	...	...

Vzťahy medzi prípadmi použitia

Kľúčové prvky modelovania prípadov používania

Cieľ vytvárať prípady použitia pre systém je založený na identifikácii čo najväčšieho možného počtu scenárov a následne interovať proces zdokonalovania týchto scenárov.

Postup pre vytváranie prípadov použitia:

1. Vytvorte základné prípady použitia. Označte ich ako základné alebo alternatívne. Nevkladajte tam nič iné, bude vás to len rozptyľovať.
2. Spýtajte sa: "Čo sa deje?" Tak začne základné smerovanie v danom scenári prípadu použitia.
3. Spýtajte sa: "A čo sa stane potom?" Pýtajte sa ďalej túto otázku až dokiaľ nemáte spísané všetky detaily o základnom smerovaní konania.
4. Spýtajte sa: "Čo iné sa môže stať?" Existujú nejaké ďalšie veci ktoré sa môžu stať? Ste si istí? Pokračujte v kladený týchto otázok až dokiaľ nebudete mať bohatú sadu alternatív zapísaných.

Chyby pri tvorbe prípadov použitia

• Napíšte funkčné požiadavky namiesto opisného textu o spôsobe použitia.
• Neopisujte atribúty a metódy namiesto spôsobu použitia.
• Nepíšte prípady použitia príliš stroho.
• Osloboďte sa úplne z užívateľského rozhrania.
• Vyhnite sa explicitným názvom pre hraničné objekty.
