Predmet

Konfigurovateľné mikroprocesorové systémy
Tématická časť:
Sériové komunikačné zbernice

Teplotný snímač LM92

Všeobecný popis

LM92 je digitálny teplomer a tepelný komparátor s I2C rozhraním, jeho presnosť je ±0.33ºC. Môže byť napájaný v rozsahu napätí 2,7V až 5,5V. Sériová zbernica, 12-bitový znamienkový výstup a rozsah 128 ºC je ideálny pre široký rozsah aplikácií, napr. teplotný manažment a ochrana aplikácií v PC, elektronické testovacie náradie, kancelárska technika, elektronika, automobilové a medicínske aplikácie.

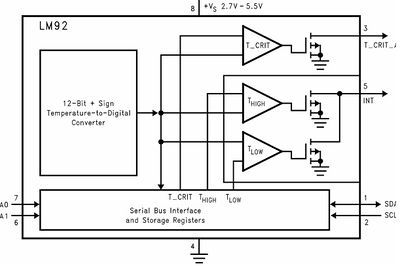

Obr. 1. Bloková schéma

Charakteristické znaky

  • jednoduchý dizajn
  • zaznamenávanie a kontrola teploty
  • sériové rozhranie
  • výstup pre vypnutie systému pri kritickej teplote
  • minimálna spotreba energie pri Shut-down móde
  • až 4 teplotné snímače LM92 je možné pripojiť na jednu zbernicu
  • 12 bitový znamienkový výstup
  • Operuje až do 150 ºC


Špecifikácie

  • napájanie 2,7V až 5,5V
  • spotreba počas behu 350 μA
  • spotreba počas shut-down 5 μA
  • Rozlíšenie 0,0625 ºC


Obr. 2. Popis pinov
SDA
sériová obojsmerná dátová linka
SCL
hodinový vstup
T_CRIT_A
výstup alarmu pri kritickej teplote
INT
výstup pre prerušenie
GND
zem
+Vs
napájanie
A0 – A1
nastavenie adresy

Dátový formát teploty

Teplotné dáta môžu byť čítané z teplomera alebo z registrov pre SetPointy; a zapisované do Setpoint registrov. Teplotné dáta môžu byť čítané kedykoľvek. Ak bude frekvencia čítania dát vysoká, dáta v teplomery sa nestihnú obnoviť. Teplotné dáta sú reprezentované 13-bitovým binárnym číslom s LSB. Jeden bit je rovný 0, 0625 ºC.

Obr. 3. Teplotný register

Ako vidíme na obr. 3, bity D0 až D2 sú stavové bity. Teplota je na D3 až D14 a D15 je znamienko. Ak D15 je 1, znamienko je -. Príklady reprezentácie teploty sú na obr. 4. Treba si uvedomiť, že ak prečítame tento register získame 16 bitov, čo nie je hneď konkrétna nameraná teplota. Ak chceme získať teplotu, musíme sa zbaviť stavových bitov D0 až D2.

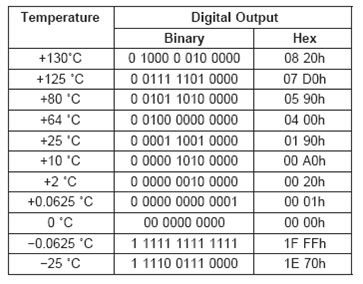

Obr. 4. Digitálny výstup z teplomera


Spojenie LM92 s mikrokontrolérom Cypress

Pre spojenie potrebujeme sériové rozhranie I2C, ktoré slúži na komunikáciu mikrokontroléra s teplomerom a napríklad RS232 rozhranie pre komunikáciu mikrokontroléra s počítačom, kde môžme získané informácie ďalej spracovávať a vyhodnocovať.


RS232

Toto rozhranie zavedieme použitím hardvérového bloku UART, ktorý Cypress obsahuje. Rýchlosť komunikácie bude 19200Bd, čo znamená frekvenciu 153kHz. Keď chceme nastaviť túto frekvenciu, musíme deliť základnú frekvenciu Cypress 24Mhz/156. Použijeme delič frekvencie VC3, ktorý bude následne zdroj frekvencie pre UART. Pre príjímané dáta použijeme pin P0_4 a pre odosielané dáta použijeme pin P0_2. Konkrétne nastavenia bloku UART priamo v PSoC dizajneri sú na obr. 5. Na obr.6. je vidieť umiestnenie blokov UART s schéme zapojenia.

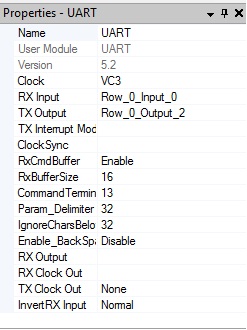

Obr. 5. Konkrétne nastavenia bloku UART

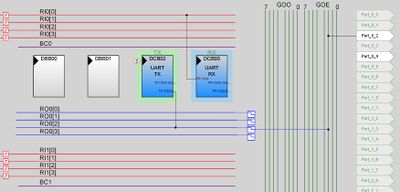

Obr. 6. Umiestnenie bloku UART v schéme zapojenia

I2C

Aj keď aj pre toto sériové rozhranie existuje hardéverový blok, rozhodli sme sa, že si naprogramujeme vlastný softvér pre implementáciu tohto rozhrania. Toto naše rozhranie nebude potrebovať vonkajšie PULL-UP rezistory.

Ako prvé vytvoríme súbor napr. i2c.inc, v ktorom sa nachádzajú deklarácie pre rozhranie I2C. Jeho obsah je nasledovný:

; Definicia portu a pinov
; upravit podla aktualneho nastavenia

PORT:		equ		PORT_1	        ; PORT_0, PORT_1, PORT_2
SDA:		equ		P_5		; P_0, P_1, ... P_7
SCL:		equ		P_4		; P_0, P_1, ... P_7

;=============================================================================
; Globalne definicie
I2C_WRITE:	equ		%00000000
I2C_READ:	equ		%00000001
I2C_ACK:	equ		%00000010
I2C_NOACK:	equ		%00000100

PORT_2:		equ 	PRT2DR
PORT_1:		equ 	PRT1DR
PORT_0:		equ 	PRT0DR
P_7:		equ		%10000000
P_6:		equ		%01000000
P_5:		equ		%00100000
P_4:		equ		%00010000
P_3:		equ		%00001000
P_2:		equ		%00000100
P_1:		equ		%00000010
P_0:		equ		%00000001
;-----------------------------------------------------------------------------
; Makra pre set/clear pinov SDA, SCL
MACRO SET_SDA
	mov A, reg[PORT]
	or A, SDA
	mov reg[PORT],A
	call BitDly
ENDM

MACRO CLR_SDA
	mov A, reg[PORT]
	xor A, 0xFF
	or A, SDA
	xor A, 0xFF
	mov reg[PORT],A
	call BitDly
ENDM

MACRO SET_SCL
	mov A, reg[PORT]
	or A, SCL
	mov reg[PORT],A
	call BitDly
ENDM

MACRO CLR_SCL
	mov A, reg[PORT]
	xor A, 0xFF
	or A, SCL
	xor A, 0xFF
	mov reg[PORT],A
	call BitDly
ENDM
; Makra pre nastavenie priznakov premennej [Flag]
MACRO SET_NO_ACK
	mov [Flag], 0x80
ENDM

MACRO CLR_NO_ACK
	mov [Flag], 0x00
ENDM

MACRO BIT_DELAY
	call  BitDly
ENDM

Potom vytvoríme súbor napr. i2c.asm, ktorý obsahuje konkrétne funkcie pre I2C rozhranie. Program zaberá cca 770 Byte v ROM. Hlavným účelom bolo minimalizovať počet premenných v RAM, zrušiť [Flag] a [BitCnt] nahradiť registrom X. Jeho obsah je nasledovný:

include "m8c.inc"
include "i2c_sw.inc"

export I2C_Init
export I2C_Start
export I2C_Stop
export I2C_Send
export I2C_Recv

;=============================================================================
; Premenne pre I2C
area bss(RAM)
	BitCnt:		BLK 1		; pocitadlo pre pocet bitov
	SlvAdr:		BLK 1		; adresa slave
	RcvDat:		BLK 1		; prijate data
	Flag:		BLK 1		; priznak
	Temp:		BLK 1		; pomocna premenna
;=============================================================================

area text
;-----------------------------------------------------------------------------
; BitDly	zakladny delay
BitDly:		nop			; delay 4x sysclk, upravit podla hodin procesora
						; v pripade potreby nizsej prenosovej rychlosti
						; sem doplnte casovy slucku
			ret
;-----------------------------------------------------------------------------
; I2C_Init	inicializacia pinov rozhrania na uroven H
;			a reset rozhrania
; Vstup
;	-
; Vystup
;	-
I2C_Init:
			SET_SDA
 			SET_SCL
 			call I2C_Stop
 			ret
;-----------------------------------------------------------------------------
; SendStart vysle I2C start a adresu slave
;			nastavuje priznak premennej [Flag] NO_ACK, ak slave nepotvrdil
;			prijem znaku
; Vstup
; 	A - adresa slave
;	X - mod (I2C_READ, I2C_WRITE)
; Vystup
; 	-
I2C_Start:	asl A				; posun adrsy
			mov [SlvAdr],A		; odlozenie adresy
			swap A,X			; maska modu
			or [SlvAdr],A
			CLR_SDA
			CLR_SCL
			mov A, [SlvAdr]
			call I2C_Send
			ret
;-----------------------------------------------------------------------------
; SendStop	vysle stop na I2C a uvolni linku
; Vstup
;	-
; Vystup
;	-
I2C_Stop:	CLR_SDA
			SET_SCL
			SET_SDA
			ret
;-----------------------------------------------------------------------------
; SendByte	vysle znak
;			nastavuje priznak NO_ACK v premennej [Flag]
; Vstup
;	A	- znak
; Vystup
; 	-
I2C_Send:	CLR_NO_ACK
			mov	[BitCnt],0x08
	sbLoop:	asl A				; nastavenie SDA podla rotovaneho bitu v CY

			push A
			jnc	sb_low			; ? CY == 0
			SET_SDA				; 	CY = 1, SDA -> 1
			jmp sb_end
	sb_low:	CLR_SDA				;	CY = 0, SDA -> 0
	sb_end:	SET_SCL				;
			CLR_SCL				;
			pop A

			dec [BitCnt]
			jnz sbLoop			; podmienka cyklu

			SET_SDA				; uvolnenie datovej linky pre ACK
			SET_SCL				; vyslanie clocku pre ACK

			mov A, reg[PORT]	; kontrola na potvrdenia ACK od slave
			and A, SDA
			jnz sb_ex			; SDA = 1, slave potvrdil
			SET_NO_ACK			; nastavenie priznaku NoACK

	sb_ex:	CLR_SCL
			ret
;-----------------------------------------------------------------------------
; RecvByte	- nacitanie byte z I2C
; Vstup
;	A  - priznak potvrdenia nacitaneho znaku (I2C_ACK, I2C_NO_ACK)
; Vystup
;	A - nacitany znak
I2C_Recv:	push A
			mov	[BitCnt],0x08
			mov [RcvDat],0x00

	rbLoop:	SET_SDA				; ***** doplnene
			SET_SCL				; clock pre nacitanie bitu

			mov A,reg[PORT]		; nacitanie a ulozenie bitu

			mov [Temp],0x80		; nasada pre rotaciu
			and A,SDA			; kontrola na stav bitu SDA
			jnz rb_H			;
			asl [Temp]			; nastavenie CY bitu
	rb_H:	asl [Temp]			; 1x rotacia - set CY, 2x rotacia - clear CY
	rb_set: mov A,[RcvDat]
			rlc A				; presun CY do dat
			mov [RcvDat],A

			CLR_SCL
			dec [BitCnt]
			jnz rbLoop			; koniec cyklu

			pop A				; vytiahnutie priznaku zo stacku

			cmp A, I2C_ACK
			jnz	rb_noack
			CLR_SDA				; ack by master
			jmp rb_ex

	rb_noack:
			SET_SDA				; no ack by master, last byte

	rb_ex:	SET_SCL
			CLR_SCL				; ***** doplnene
			SET_SDA
			mov A,[RcvDat]
			ret

Konečne reálna komunikácia s LM92

Po všetkých týchto krokoch sa môžme vrhnúť do vytvorenia programu, ktorý bude pomocou vyššie uvedeného rozhrania získavať informácie z teplomera a posielať ich cez sériové rozhranie RS232 do počítača. Pre príjem a odosielanie informácií môžme použiť program terminál.

include "m8c.inc"       	; part specific constants and macros
include "memory.inc"    	; Constants & macros for SMM/LMM and Compiler
include "PSoCAPI.inc"   	; PSoC API definitions for all User Modules
include "i2c.inc"		; deklaracie a premenne pre I2C
include "i2c.asm"

export _main

LM92_ADR:		equ	0x4B	; adresa teplomera

; registre teplomera (konstatnty)

LM92_T_TEMP:	equ	0x00	        ; aktualna teplota
LM92_CONFIG:	equ     0x01	        ; konfiguracny register
LM92_T_HYST:	equ     0x02	        ; hystereza
LM92_T_CRIT:	equ	0x03	        ; kriticka teplota (80 stupnov)
LM92_T_LOW:     equ     0x04	        ; dolna hranica termostatu
LM92_T_HIGH:	equ     0x05	        ; horna hranica termostatu
LM92_MIR:	equ     0x07	        ; manufacturer identification register (MIR)
;-----------------------------------------------------------------------------
area lit
	text:
		DS "Komunikacia OK"	; kontrola komunikacie
		DB 0x00

area bss(RAM)				; premenne
	lm92_temp:	BLK 2		; namerana teplota (rezervované 2 bajty v RAM)
;-----------------------------------------------------------------------------
area text
_main:
	mov   A,UART_PARITY_NONE
        call  UART_Start      	        ; UART 19200bd, 8bit,1,N
	M8C_EnableGInt
	call I2C_Init			; inicializacia I2C zbernice
WaitForData:               	        ; cakanie na povel z RS232
        call  UART_bReadRxStatus
        and   A, UART_RX_COMPLETE       ;ak nebol prijaty ziadny znak,
        jz    WaitForData               ;vrati sa na WaitForData
        call  UART_bReadRxData          ; cita data
        call  UART_SendData             ; prenasa data

 	cmp A,'q'			; kontrola komunikacie (v kazdom z nasledujucich krokov sa prijate data porovnavaju s danym znakom, napr.q)
 	jz state_q                      ; ak nastane zhoda zero flag ZF sa nastavi na 1 a program prejde do prislusnej casi, napr. state_q

 	cmp A,'w'			; vycitanie prednastaveneho registra (T_TEMP - default)
 	jz state_w

 	cmp A,'a'			; nastavenie registra T_TEMP
 	jz state_a

        cmp A,'s'			; nastavenie registra T_CONFIG
 	jz state_s

 	cmp A,'d'			; nastavenie registra T_HYST
 	jz state_d

        cmp A,'f'			; nastavenie registra T_CRIT
 	jz state_f

 	cmp A,'g'			; nastavenie registra T_LOW
 	jz state_g

        cmp A,'h'			; nastavenie registra T_HIGH
 	jz state_h

 	cmp A,'j'			; nastavenie registra MIR
 	jz state_j

    jmp   WaitForData      	        ; navrat do zakladnej slucky
;-------------------------------------------------------------------------------

state_q:				; kontrola komunikacie
        call UART_PutCRLF               ; odriadkovanie
        mov A, >text                    ; do A sa ulozi prvy znak retazca text
	mov X, <text                    ; do X sa ulozi posledny znak retazca text
	call UART_CPutString            ; vytlaci sa retazec text
        call UART_PutCRLF               ; odriadkovanie

    jmp   WaitForData                   ; navrat do zakladnej slucky
;--------------------------------------------------------------------------------

state_w:				; vycitanie obsahu nastaveneho registra teplomera

	mov A, LM92_ADR                 ; nastavenie adresy slave, resp. LM92 pre I2C
	mov X, I2C_READ			; nastavenie komunikacie na citanie
	call I2C_Start			; zaciatok komunikacie
	mov A, I2C_ACK			; nacitanie prveho byte
	call I2C_Recv
	mov [lm92_temp],A
	mov A, I2C_NOACK		; nacitanie druheho (posledneho) byte
	call I2C_Recv
	mov [lm92_temp+1],A
	call I2C_Stop			; ukoncenie komunikacie
	call UART_PutCRLF		; odriadkovanie terminalu
	mov A,[lm92_temp] 		; vypis udaju teploty na terminal (prvy byte)
	call UART_PutSHexByte           ; v hexadecimalnom tvare
	mov A,[lm92_temp+1] 		; vypis udaju teploty na terminal (druhy byte)
	call UART_PutSHexByte           ; v hexadecimalnom tvare
;----------------------------------------------------------------------------------

state_a:

	mov A, LM92_T_TEMP              ; do A sa presunie adresa registra T_TEMP
	call set_register	        ; zavola sa funkcia set_register
	jmp   WaitForData               ; navrat do zakladnej slucky
;----------------------------------------------------------------------------------

state_s:

	mov A, LM92_CONFIG	        ; rovnaky postup ako pri state_a
	call set_register		; len pre ine registre
	jmp   WaitForData

;----------------------------------------------------------------------------------

state_d:

	mov A, LM92_T_HYST
	call set_register
	jmp   WaitForData

;----------------------------------------------------------------------------------

state_f:

	mov A, LM92_T_CRIT
	call set_register
	jmp   WaitForData

;----------------------------------------------------------------------------------

state_g:

	mov A, LM92_T_LOW
	call set_register
	jmp   WaitForData

;----------------------------------------------------------------------------------

state_h:

	mov A, LM92_T_HIGH
	call set_register
	jmp   WaitForData

;----------------------------------------------------------------------------------
state_j:

	mov A, LM92_MIR
	call set_register
        jmp   WaitForData

;----------------------------------------------------------------------------------
; set_register	nastavenie aktualneho registra LM92

; Vstup

;	A - cislo registra

; Vystup

; -

set_register:

	push A                            ; hodnota A sa zapise na vrch zasobnika, resp. SP
	mov A, LM92_ADR                   ; do A sa presunie adresa LM92
	mov X, I2C_WRITE		  ; nastavenie komunikacie na zapis
	call I2C_Start			  ; zaciatok komunikacie
	pop A                             ; posledny byte zo zasobnika sa vymaze a zapise sa do A
	call I2C_Send                     ; hodnota A,t.j. cislo registra sa posle
	call I2C_Stop			  ; ukoncenie komunikacie

	jmp   WaitForData	          ; navrat do zakladnej slucky
	ret                               ; PC register sa zameni za prve dva byty v SP

Keď toto všetko dáme dokopy, môžme si vyskúšať komunikáciu s teplomerom LM92. Na ilustráciu uvediem aj hardvérové zapojenie, ktoré je možné vidieť na obr. 7.

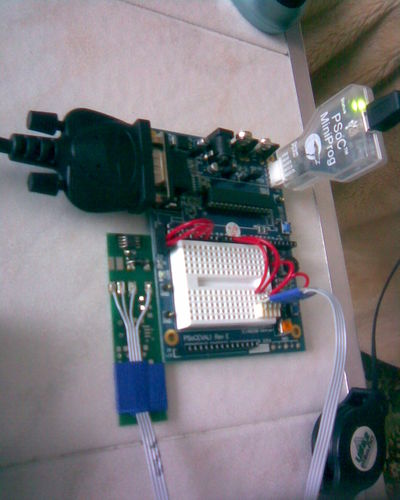

Obr. 7. Hardvérové zapojenie
