Operačné zosilňovače

Operačný zosilňovač (skratka OZ) je univerzálny jednosmerný zosilňovací analógový elektronický obvod, ktorý je základným prvkom analógových elektronických systémov. Operačný zosilňovač je často v praxi a pre výpočty nahradzovaný ideálnym operačným zosilňovačom. Operačné zosilňovače fungujú ako diferenciálny napäťový zosilňovač s vysokým ziskom a jednosmernou vnútornou väzbou (modulárnou stavbou) a diferenčné vstupy, invertujúci (označovaný -) a neinvertujúci (označovaný +) vstup a obvykle jednoduchý výstup. Vývody frekvenčnej korekcie sa používajú k potlačeniu kmitov operačného zosilňovača ak nie je vybavený vnútornou korekciou. Ak invertujúci vstup U- uzemnený a signál privedený na neinvertujúcí vstup, tak signál na výstupe je vo fáze so vstupným signálom. Ak je neinvertujúci vstup U+ uzemnený a signál je privedený na invertujúcí vstup, tak signál na výstupe je fázovo posunutý o 180° vzhľadom ku vstupnému signálu. Niektoré špeciálne operačné zosilňovače bývajú vybavené diferenciálnym výstupom. Vzhľadom k vysokému zisku sú obvody konštruované s operačnými zosilňovačmi väčšinou vybavenými zápornou spätnou väzbou, ktorá takmer výhradne určuje ich chovanie.

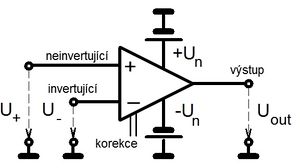

Obr. 01. schématická značka operačného zosilňovača

Zosilnenie rozdielového signálu Ad môže byť vyjadrené ako:


a u reálnych operačných zosilňovačov leží v intervale 80-100 dB, nazýva sa vlastným zosilnením (zosilnenie bez spätnej väzby).

Invertujúci zosilňovač

[[Súbor:OZ2.jpg|center|300px] Obr. 02. Invertujúce zapojenie OZ]

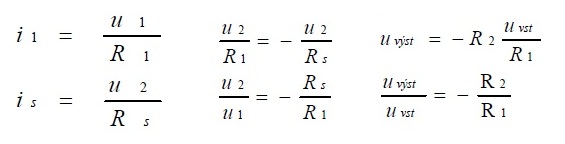

OZ vykonávajúci operáciu obrátenia fázy, Uvst má opačnú fázu než Uvýst. Vyjadruje sa to záporným znamienkom vo výraze pre výpočet Au.



Z uvedeného vzťahu vyplýva, že pri rovnosti vstupného a spätnoväzobného odporu je Uvýst rovnaké, s opačným znamienkom.

Sumačný zosilňovač - Sumátor

Operačný zosilňovač vykonáva operáciu súčtu „N“ napätí - s presným pripojením viacerých vstupných napätí na invertujúci vstup získame inverzné výstupné napätie.

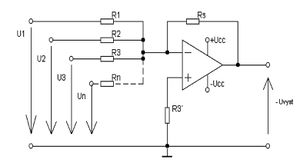

Obr. 03. Zapojenie sumátora s OZ

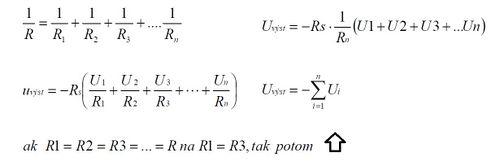

Na sumačný uzol (uzol zdanlivej zeme) privádzame prúdy I1, I2, I3, ...In cez odpory R1, R2, R3, ... Rn . R3` - má rovnakú funkciu ako v prípade inventora – na minimalizovanie kolísania nuly a jeho hodnota je daná vzťahom pre paralelné zapojenie všetkých vstupných odporov, čiže:


Diferenčný zosilňovač

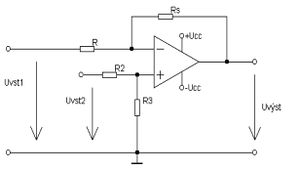

Obr. 04. Zapojenie diferenčného zosilňovača

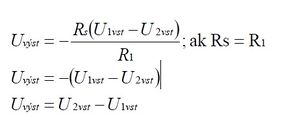

Operačný zosilňovač, ktorého výstupné napätie je dané „rozdielom“ oboch vstupov. Tento OZ zosilňuje len rozdiely vstupných signálov – rozdielový signál.


Neinvertujúci zosilňovač

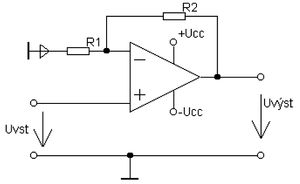

Obr. 05. Zapojenie neinvertujúceho zosilňovača


OZ vykonávajúci funkciu zosilňujúceho impedančného meniča s veľkým vstupným a malým výstupným odporom. Uvýst je vo fáze s Uvst. Pre ideálny OZ platí: Ivst ±=0 a Au = ∞ => U na invertujúcom vstupe je rovnaké ako U+ na neinvertujúcom vstupe.

Signálové napätie privádzame na neinvertujúci vstup a dostávame veľmi vysokú hodnotu vstupného odporu OZ pre stav “naprázdno“. Vstupný prúd je nulový. Pri silnej napäťovej spätnej väzbe je výstupný odpor malý, (niekoľko mΩ) . Takto sa získa zosilňujúci impedančný menič s veľkým vstupným a malým výstupným odporom.
