Riešenie obvodov metódou slučkových prúdov

Maticové metódy rozširujúceho balíka Pythonu pylab je možné použiť pre analýzu jednoduchej elektrickej siete metódou slučkových prúdov.

Analýza obvodu

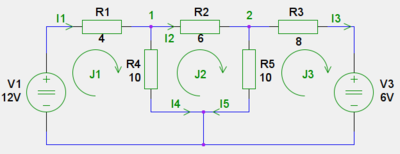

Analyzovaný obvod pozostáva z rezistorov a napäťových zdrojov. V obvode sú vyznačené slučkové prúdy J1, J2 a J3.

Zapojenie obvodu

Pre slučku J1 môžeme na základe druhého Kirchhofovho zákona písať

[math] R1 J1 + R4 (J1-J2)=V1 \, [/math]

pre slučku J2

[math] R2 J2 + R5 (J2-J3) + R4(J2-J1) = 0 \, [/math]

a pre slučku J3

[math] -R5 J2 + (R3+R5)J3 = -V3 \, [/math]
