Delta-Sigma prevodníky

Δ-Σ, resp. Σ-Δ prevodníky sú moderné prevodníky, pracujúce na princípe Σ-Δ modulátora, vyznačujúce sa jednoduchým hardvérom, ale zložitým softvérom pracujúcim ako signálový procesor. Hoci princíp Σ-Δ prevodu je známy už viac desiatok rokov, jeho širšie využitie bolo možné až keď sa dostatočne rozvinula technológia výroby integrovaných obvodov s veľmi vysokou hustotou integrácie umožňujúca jeho praktickú realizáciu.

Základná koncepcia Sigma-delta prevodníka:

• prevzorkovanie meraného signálu (oversampling)
• tvarovanie spektra (noise shaping)
• číslicová filtrácia (digital filtration)
• decimácia (decimation)

Transformácie Δ-modulátora na Σ-Δ-modulátor

Sigma-delta modulátor je rozšírením delta modulátora. Delta modulácia využíva dva integrátory. Pretože integrácia je lineárna operácia, je možné druhý integrátor presunúť pred modulátor bez vplyvu na celkovú činnosť dvojice modulátor-demodulátor. Naviac je možné integrátory presunúť za uzol a vytvoriť sigma-delta modulátor, ktorého štruktúra ako aj princíp transformácie delta modulátora na sigma-delta modulátor je znázornený na Obr.1.

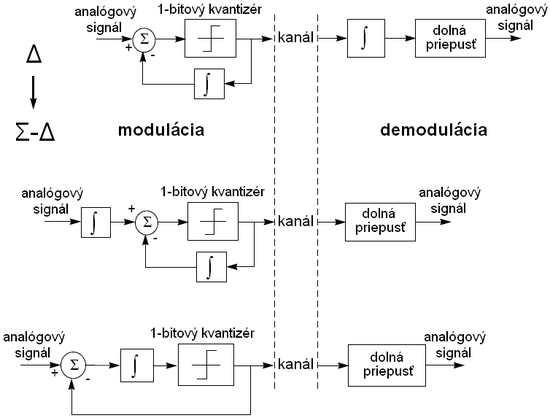

Obr.1 - Princíp transformácie Δ-modulátora na Σ-Δ-modulátor
