API UART

Aplikačné rozhranie bloku UART

• UART_Start Enable user module and set parity.
• UART_Stop Disable user module.
• UART_EnableInt Enable both RX and TX interrupts.
• UART_DisableInt Disable both RX and TX interrupts.
• UART_SetTxIntMode Set the source of the Tx interrupt.
• UART_SendData Send byte without checking TX status.
• UART_bReadTxStatus Return status of TX Status register.
• UART_bReadRxData Return data in RX Data register without checking status of character is valid.
• UART_bReadRxStatus Check status of RX Status register.

Príklady použitia

Pre rôzne testy zariadení a overenie funkcionality častí programov často potrebujeme jednoduchý program, ktorý po príjme znaku zo sériového rozhrania vykoná naprogramovanú aktivitu. Na takýto program sa môžeme pozerať aj ako na primitívny udalosťami riadený operačný systém. Vývojový diagram takéhoto programu ukazuje nasledujúci obrázok.

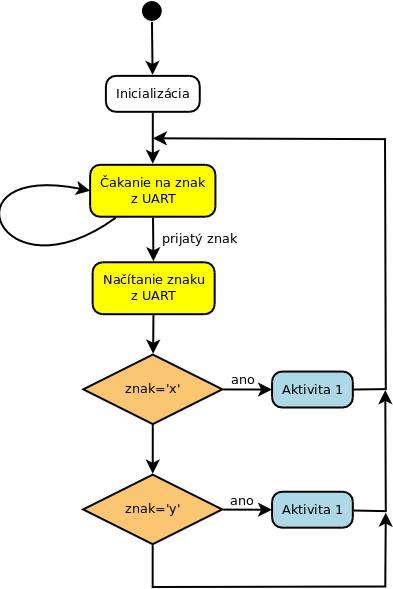

Vývojový diagram

Zdrojový kód jednoduchého povelového interpreteru. Program prijíma znaky z UART a podľa ich významu vykonáva predvolené aktivity.

_main:
        mov   A,UART_PARITY_NONE        ; inicializacia serioveho rozhrania
        call  UART_Start
	M8C_EnableGInt

   WaitForData:                         ; cakanie na prichod znaku
        call  UART_bReadRxStatus
        and   A, UART_RX_COMPLETE
        jz    WaitForData
        call  UART_bReadRxData          ; nacitanie znaku
        call  UART_SendData             ; echo znaku

 	cmp A,'x'                       ; skok na aktivitu 'x'
 	jz state_x

 	cmp A,'y'			; skok na aktivitu 'y'
 	jz state_y
        jmp   WaitForData               ; navrat do slucky cakania na novy znak

state_x:
        .....                           ; implementacia aktivity 'x'
        jmp   WaitForData

state_y:
        .....                           ; implementacia aktivity 'y'
        jmp   WaitForData
