Príklad ukazuje 4 bitový binárny čitač

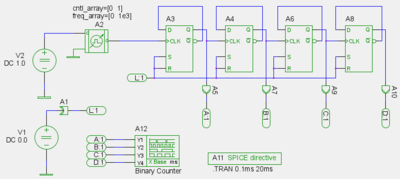

0580 counter.png
Zapojenie obvodu[1][2]

V simulácii bol na zobrazenie prevodovej charakteristiky použitý komponent plot_xy.

0580 counter 1.png
Výsledok simulácie

Úlohy

  • Z grafu prevodovej charakteristiky určite hranice logických úrovní H a L.

Odkazy a literatúra

  1. ↑ http://193.87.70.141/~pf/wiki_upload/sch/0580_counter.sch
  2. ↑ http://193.87.70.141/~pf/wiki_upload/pdf/0580_counter.pdf
