Verzia zo dňa a času 09:40, 5. júl 2010
Základný popis úlohy
Tento systém bude obsahovať dva teplomery DS18S20 a teplota sa bude vypisovať na display. Prepínať medzi jednotlivými teplomermi budeme pomocou tlačítka. Teplota bude na LCD zobrazená v desiatkovej sústave s presnosťou na desatiny stupňa celsia.
Zapojenie teplomerov

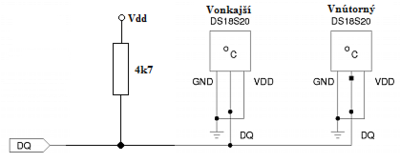

V článku o 1-wire [1] rozhraní sú uvedené aj základné vlastnosti tohto teplomera, takže sa k tomu už nebudem vyjadrovať, snáď len uvediem zapojenie jednotlivých teplomerov, ktoré možno vidieť na obr. 1.
Na komunikáciu s viacerými teplomermi na zbernici 1-wire potrebujeme poznať adresu každého teplomera. Jednotlivé adresy sú uvedené v tabuľke 1.
| Názov teplomera | Adresa teplomera |
| Vonkajší teplomer | 105FD4CD010800C9 |
| Vnútorný teplomer | 1059F7CD010800CD |
