Verzia zo dňa a času 02:56, 13. marec 2010
Príklad ukazuje jednosmernú DC analýzu TTL invertoru. Zjednodušené zapojenie TTL invertoru je prebraté z literatúry[1]. Prevodová charakteristika je definovaná ako závislosť výstupného napätia obvodu Vout od vstupného napätia Vin. Pri výpočte prevodovej charakteristiky meníme hodnota V1 v intervale <0V...5V>.
V simulácii bol na zobrazenie prevodovej charakteristiky použitý komponent plot_xy.
|
|

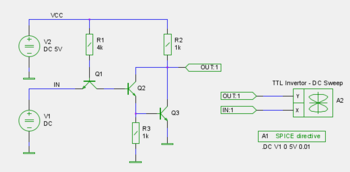

| Zapojenie obvodu[2] | Výsledok simulácie |
Úlohy
- Z grafu prevodovej charakteristiky určite hranice logických úrovní H a L.
Odkazy a literatúra
- ↑ Polovodičové obvody pro číslicovou techniku, Ing. Jaroslav Budínsky, SNTL 1973
- ↑ http://193.87.70.141/~pf/wiki_upload/sch/0050_ttl.sch
